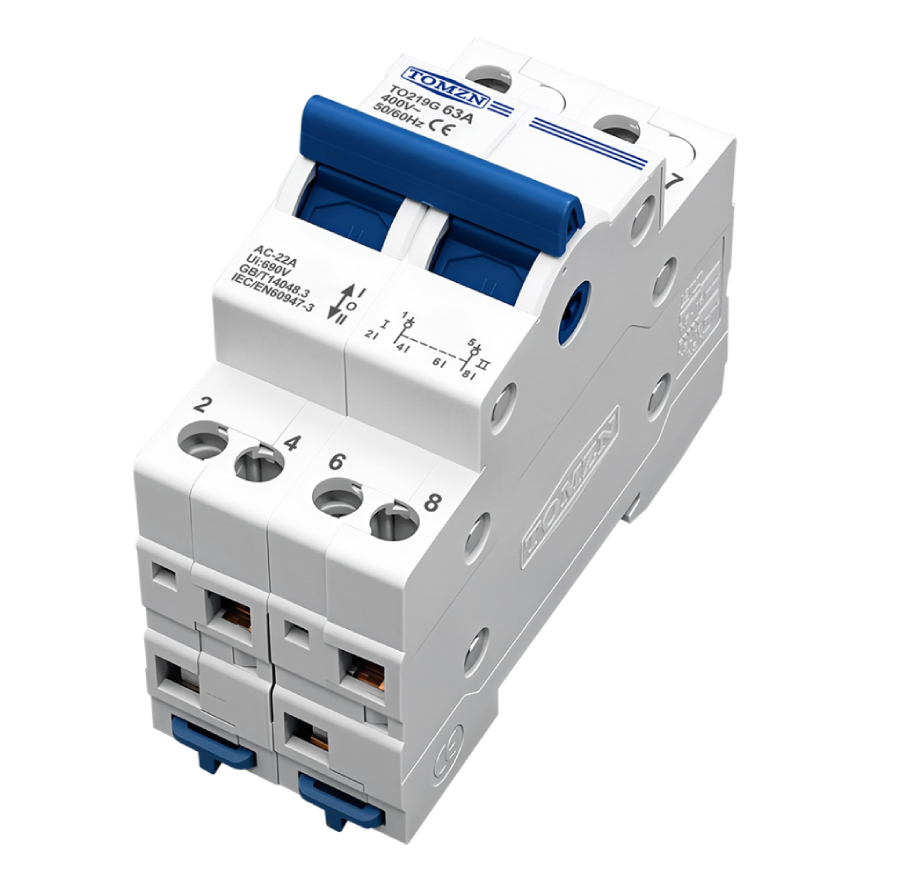

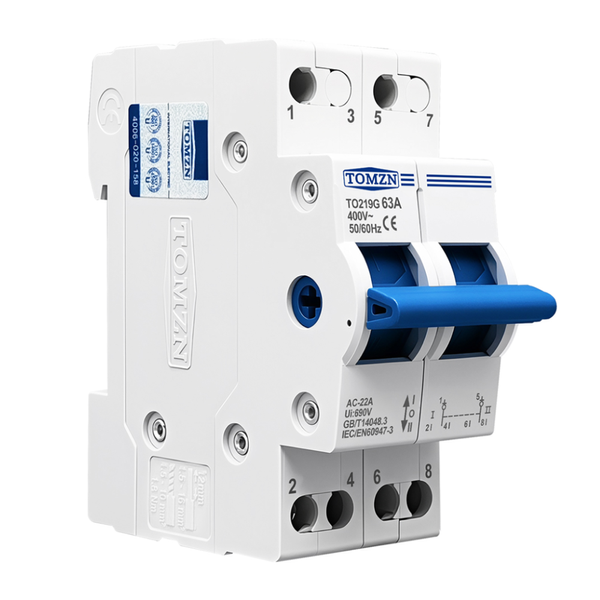

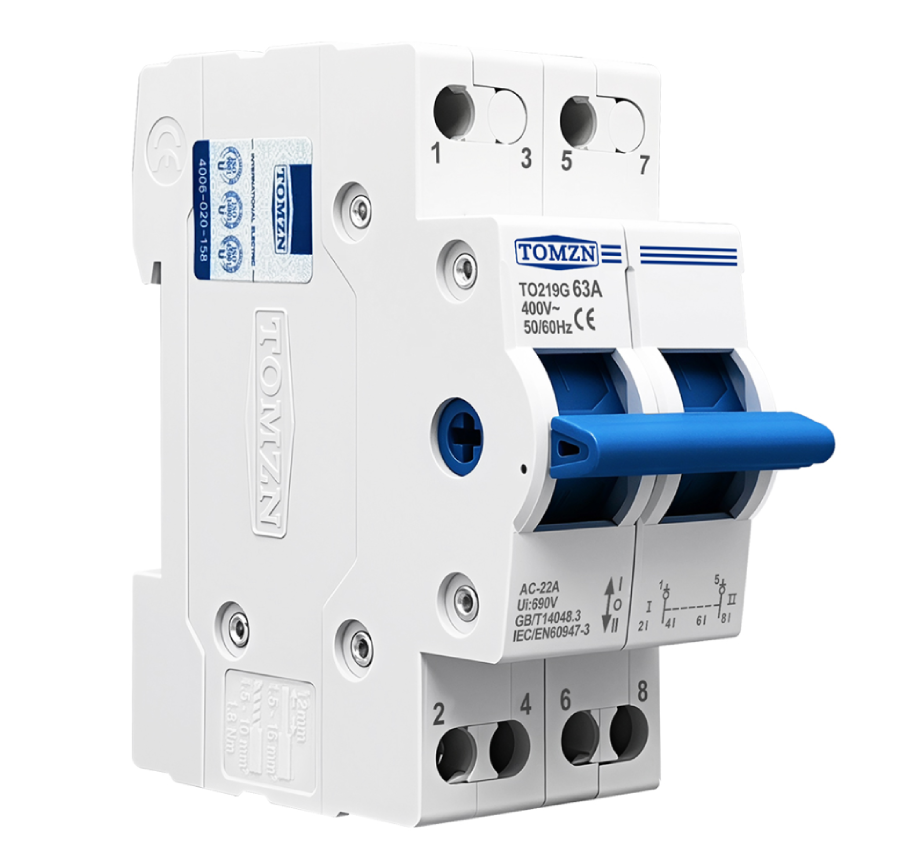

Ручний перемикач вводу TOMZN TO219G 63A 400V двополюсний

Ручний перемикач вводу TOMZN TO219G призначений для перемикання електричного навантаження між двома джерелами живлення. Пристрій має трипозиційний механізм 1–0–2, що дозволяє вручну вибрати перше джерело, відключити навантаження або переключити його на друге джерело. Перемикач може застосовуватися в розподільчих щитах житлових, комерційних та інших об'єктів, де передбачено резервне електропостачання.

Модель розрахована на номінальний струм 63 А і має двополюсну конструкцію (2P). Загальна синя ручка забезпечує одночасне перемикання двох полюсів. Положення 0 дозволяє розімкнути ланцюг навантаження, а положення I та II використовуються для вибору відповідного вводу.

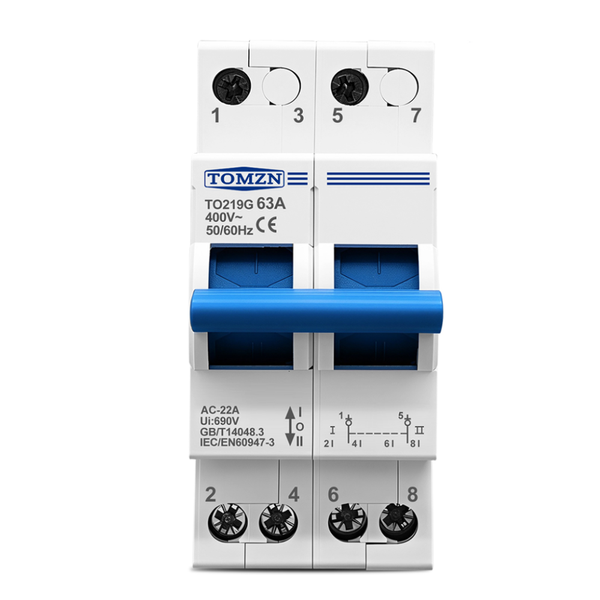

Корпус перемикача призначений для встановлення на стандартну DIN-рейку шириною 35 мм. Компактна модульна конструкція займає 36 мм по ширині і підходить для розміщення в електричних щитах. На лицьовій панелі нанесені позначення положень ручки та схема підключення контактів.

Переваги

• Ручне перемикання навантаження між двома джерелами живлення;

• Три положення: I–0–II;

• Номінальний струм 63 А;

• Двополюсна конструкція для одночасного перемикання двох провідників;

• Загальна ручка управління двома полюсами;

• Проміжне положення 0 для відключення навантаження;

• Монтаж на стандартну DIN-рейку 35 мм;

• Схема підключення та позначення контактів на корпусі;

• Підходить для систем з основним та резервним джерелами електроживлення.

Характеристики

• Тип: ручний перемикач вводу (MTS);

• Номінальний струм: 63 А;

• Номінальна напруга: 240/415 В AC;

• Маркування напруги на корпусі: 400 В AC;

• Номінальна частота: 50/60 Гц;

• Кількість полюсів: 2P, двополюсний;

• Кількість положень: 3 (I–0–II);

• Форма контактів: 1–0–2;

• Категорія застосування: AC-22A;

• Номінальна напруга ізоляції (Ui): 690 В;

• Ступінь захисту: IP20;

• Електричний ресурс: 1500 циклів;

• Механічний ресурс: 8500 циклів;

• Робоча температура: від −5 до +40 °C;

• Підключуване переріз провідника: до 16 мм2;

• Тип монтажу: на DIN-рейку 35 мм;

• Габарити (В×Ш×Г): 84×36×75 мм;

• Колір корпусу: білий;

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

Перемикач TOMZN TO219G може використовуватися в схемах резервного електропостачання для ручного вибору між основним та альтернативним джерелами живлення. Наприклад, пристрій дозволяє організувати перемикання навантаження між міською електромережею та сумісним резервним джерелом при дотриманні вимог до електричної схеми.

Перемикання виконується вручну за допомогою ручки. Пристрій не забезпечує автоматичний ввід резерву (АВР) і не замінює автоматичний вимикач для захисту від перевантаження та короткого замикання. Підбір схеми підключення, захисних апаратів та монтаж повинні виконуватися кваліфікованим спеціалістом з урахуванням характеристик підключуваного обладнання.
