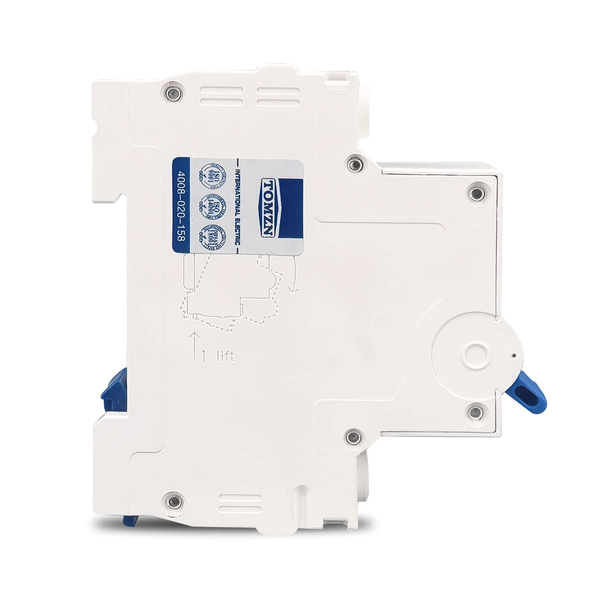

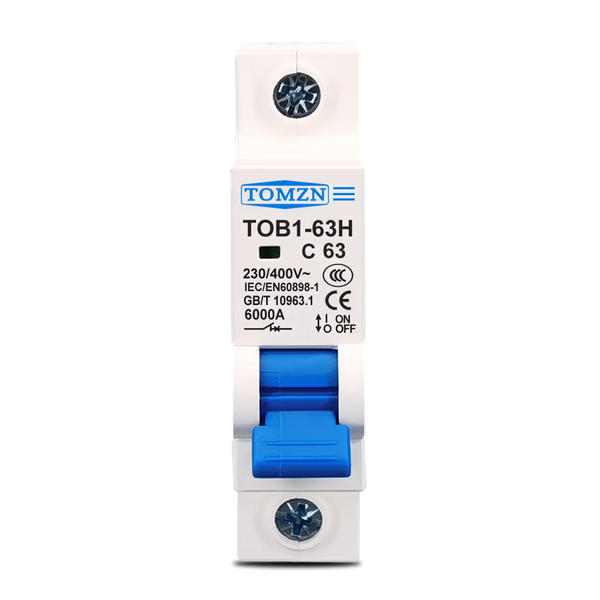

Автоматический выключатель TOMZN TOB1-63H 63А однополюсный

Автоматический выключатель TOMZN TOB1-63H предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Однополюсная конструкция рассчитана на использование в однофазных электрических сетях с рабочим напряжением 230 В и частотой 50/60 Гц. Устройство применяется в распределительных щитах жилых, коммерческих и других объектов.

Модель рассчитана на номинальный ток 63 А и имеет время-токовую характеристику C. Такая характеристика предусматривает электромагнитное срабатывание при токах короткого замыкания в диапазоне 5–10 номинальных токов, что позволяет использовать автоматический выключатель для защиты линий с умеренными пусковыми токами. При возникновении перегрузки или короткого замыкания устройство автоматически размыкает электрическую цепь.

Автоматический выключатель устанавливается на стандартную DIN-рейку шириной 35 мм. Компактный корпус шириной 18 мм занимает один модуль в распределительном щите. Степень защиты IP20 предусматривает защиту от доступа пальцами к опасным частям и попадания твердых предметов диаметром от 12,5 мм, но не обеспечивает защиту от воды.

Преимущества

• Защита электрических цепей от перегрузок и коротких замыканий;

• Номинальный ток 63 А;

• Однополюсная конструкция 1P;

• Рабочее напряжение переменного тока 230 В;

• Время-токовая характеристика C;

• Автоматическое отключение цепи при возникновении аварийных токов;

• Возможность ручного включения и отключения электрической цепи;

• Поддержка частоты сети 50/60 Гц;

• Установка на стандартную DIN-рейку 35 мм;

• Компактный одномодульный корпус шириной 18 мм;

• Степень защиты IP20;

• Подходит для установки в электрических распределительных щитах.

Характеристики

• Тип: автоматический выключатель;

• Бренд: TOMZN;

• Модель: TOB1-63H;

• Назначение: защита электрических цепей от перегрузки и короткого замыкания;

• Количество полюсов: 1P (однополюсный);

• Номинальный ток: 63 А;

• Рабочее напряжение: AC 230 В;

• Частота сети: 50/60 Гц;

• Время-токовая характеристика: C;

• Диапазон электромагнитного срабатывания характеристики C: 5–10 In;

• Степень защиты: IP20;

• Тип монтажа: на DIN-рейку;

• Ширина DIN-рейки: 35 мм;

• Количество модулей: 1;

• Размеры: 18 × 77 × 70 мм;

• Тип электрической сети: переменный ток (AC).

Производитель оставляет за собой право вносить изменения во внешний вид, конструкцию и комплектацию товара без предварительного уведомления. Изменения не влияют на функциональность, характеристики и назначение изделия.

Автоматический выключатель TOMZN TOB1-63H с номинальным током 63 А предназначен для защиты электрических линий в распределительных щитах. Однополюсное исполнение, характеристика срабатывания C и стандартное крепление на DIN-рейку позволяют использовать устройство в однофазных сетях с соответствующими параметрами электропитания.

Компактные размеры 18 × 77 × 70 мм позволяют размещать выключатель в модульных электрических щитах. При выборе автоматического выключателя необходимо учитывать сечение и допустимую токовую нагрузку кабеля, параметры защищаемой линии и расчетный ток короткого замыкания. Монтаж и подключение должны выполняться квалифицированным специалистом с соблюдением требований электробезопасности.
