Реле контролю напруги та струму TOMZN TOVPD1-60 63 А з дисплеєм

Багатофункціональне реле TOMZN TOVPD1-60-EC призначене для захисту однофазної електричної мережі та підключеного обладнання від підвищеної та зниженої напруги, а також перевантаження по струму. Пристрій розрахований на струм до 63 А і встановлюється в розподільний щит на стандартну DIN-рейку.

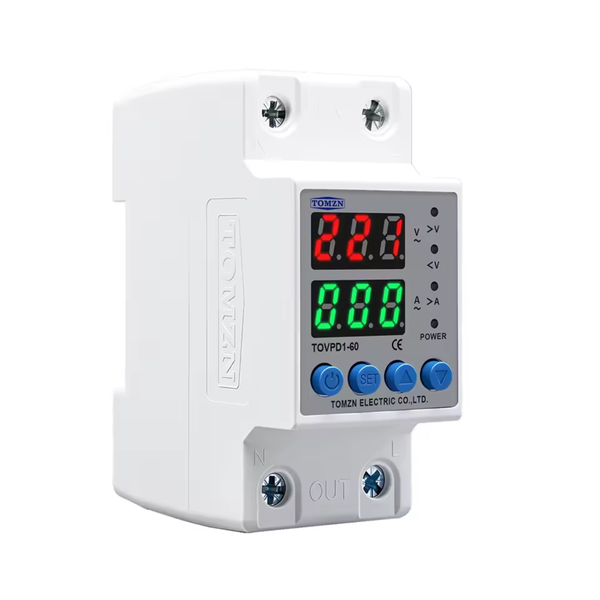

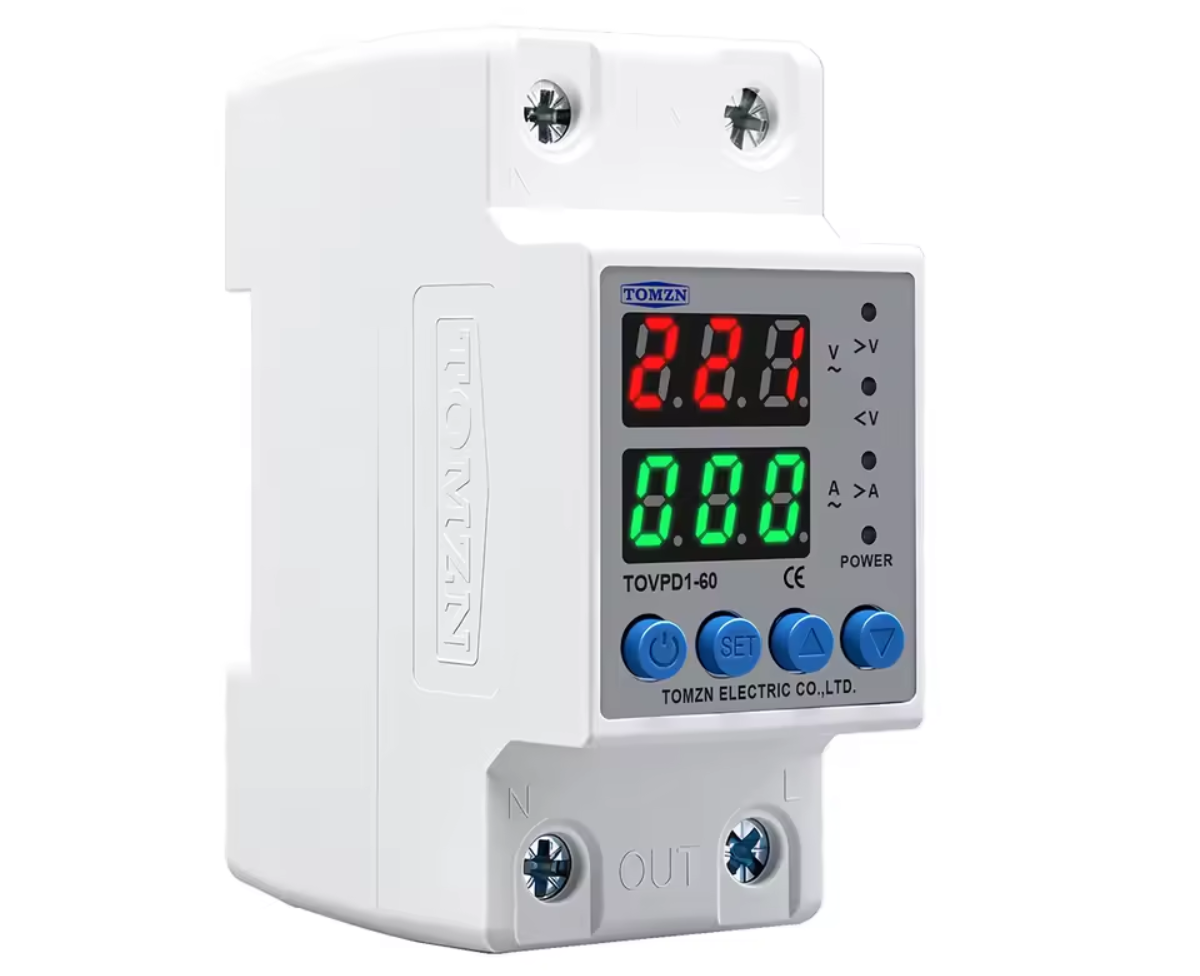

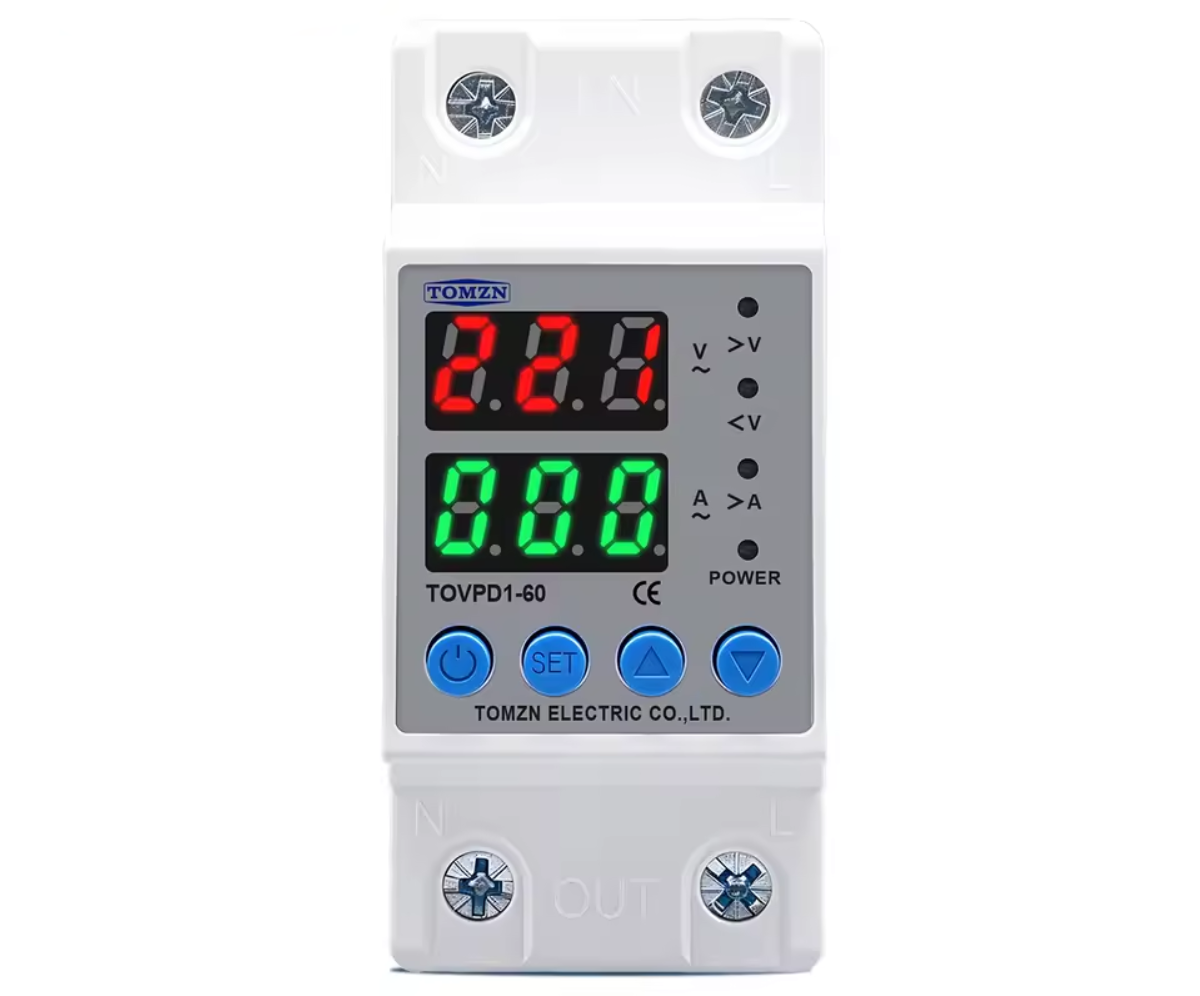

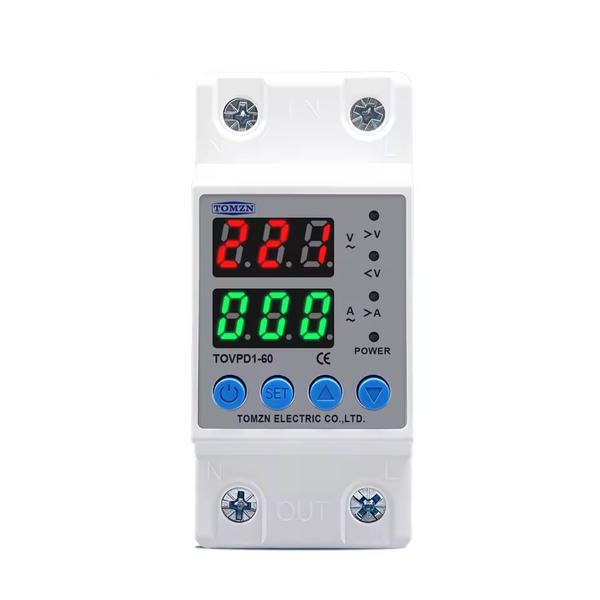

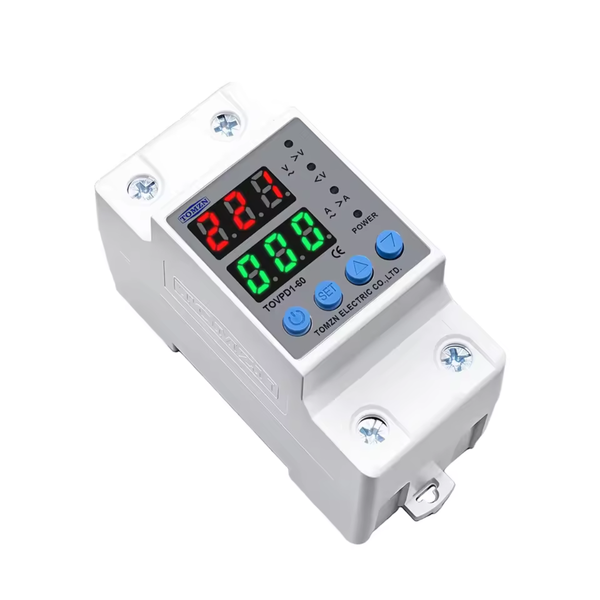

На передній панелі розташовані два цифрових дисплеї: верхній відображає поточну напругу мережі, нижній — споживаний струм. При виході параметрів за встановлені межі реле відключає навантаження, а після відновлення допустимих значень автоматично подає живлення з заданою затримкою.

Налаштування виконується кнопками на корпусі. Користувач може змінити пороги верхньої та нижньої напруги, максимального струму, час спрацьовування захисту та затримку повторного ввімкнення. Параметри зберігаються після відключення живлення.

Переваги

• Захист від підвищеної напруги

• Захист від зниженої напруги

• Захист від перевантаження по струму

• Струм до 63 А

• Два цифрових дисплеї для одночасного контролю напруги та струму

• Регульовані пороги спрацьовування

• Налаштовуваний час спрацьовування захисту

• Автоматичне повторне ввімкнення після нормалізації параметрів мережі

• Регульована затримка відновлення живлення

• Збереження налаштувань після відключення живлення

• Монтаж на стандартну DIN-рейку

Характеристики

• Тип: реле контролю напруги та струму

• Призначення: захист мережі та електрообладнання

• Номінальна напруга: 220/230 В AC

• Частота: 50/60 Гц

• Максимальний струм: 63 А

• Діапазон захисту від перенапруги: 230–300 В

• Заводське значення верхнього порогу: 270 В

• Час спрацьовування захисту від перенапруги: 0,1–30 с

• Діапазон захисту від зниженої напруги: 140–210 В

• Заводське значення нижнього порогу: 170 В

• Діапазон відновлення після зниженої напруги: 145–215 В

• Час спрацьовування захисту від зниженої напруги: 0,1–30 с

• Діапазон захисту по струму: 1–63 А

• Заводське значення захисту по струму: 40 А

• Час спрацьовування захисту по струму: 0,1–30 с

• Затримка повторного ввімкнення: 1–500 с

• Затримка ввімкнення: 1–500 с

• Індикація: цифрова LED

• Відображувані параметри: напруга та сила струму

• Споживана потужність: менше 2 Вт

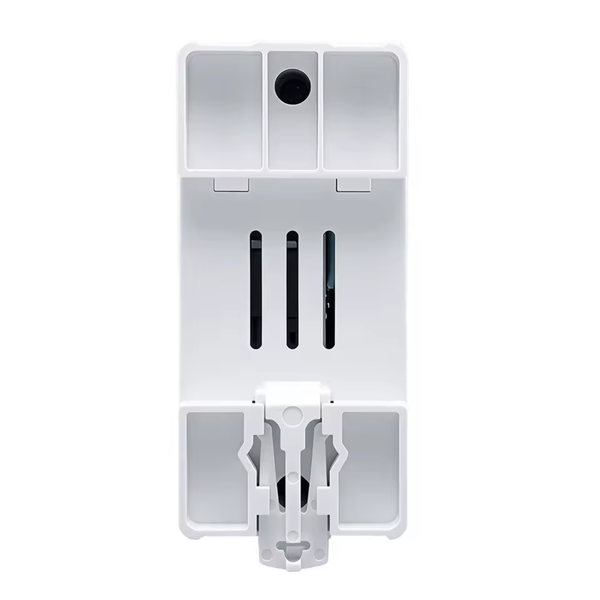

• Монтаж: DIN-рейка

• Ширина: 2 DIN-модуля

• Розміри: 86×39×68 мм

• Вага: близько 170 г

• Матеріал корпусу: пластик

• Колір: білий

Комплектація

• Реле TOMZN TOVPD1-60-EC — 1 шт.

• Інструкція англійською мовою — 1 шт.

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

TOMZN TOVPD1-60-EC підходить для встановлення в розподільних щитах житлових, комерційних та технічних приміщень. Пристрій дозволяє контролювати стан однофазної мережі та автоматично відключати навантаження при виході напруги або струму за задані межі.

Перед підключенням необхідно встановити параметри захисту з урахуванням характеристик електромережі та підключеного навантаження. Монтаж рекомендується виконувати кваліфікованому спеціалісту з дотриманням схеми підключення та вимог електробезпеки.
