Пристрій захисту від імпульсних перенапруг TOMZN 2P 500 В DC 20/40 кА

Пристрій захисту від імпульсних перенапруг TOMZN призначений для захисту обладнання в колах постійного струму від короткочасних імпульсних перенапруг. Модель може застосовуватися у фотоелектричних системах, колах сонячних панелей та іншому обладнанні постійного струму з відповідними електричними параметрами.

Пристрій виконаний у двополюсному виконанні 2P і відноситься до класу T2. Номінальний імпульсний струм становить 20 кА, а максимальний імпульсний струм — 40 кА. Робоча напруга Ucpv становить 500 В DC.

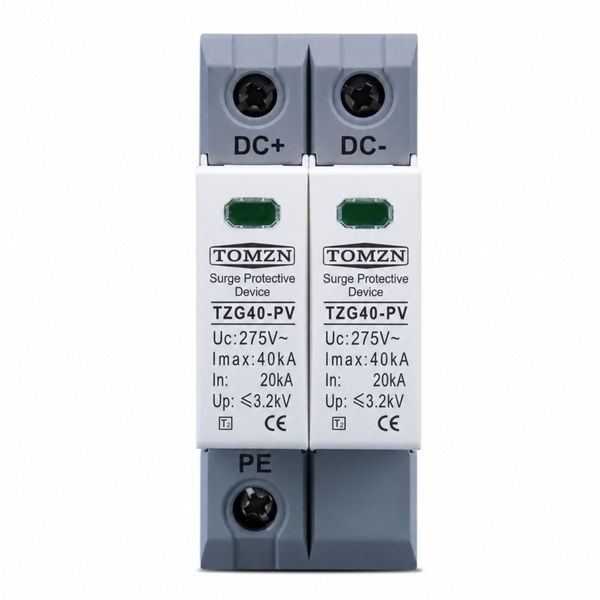

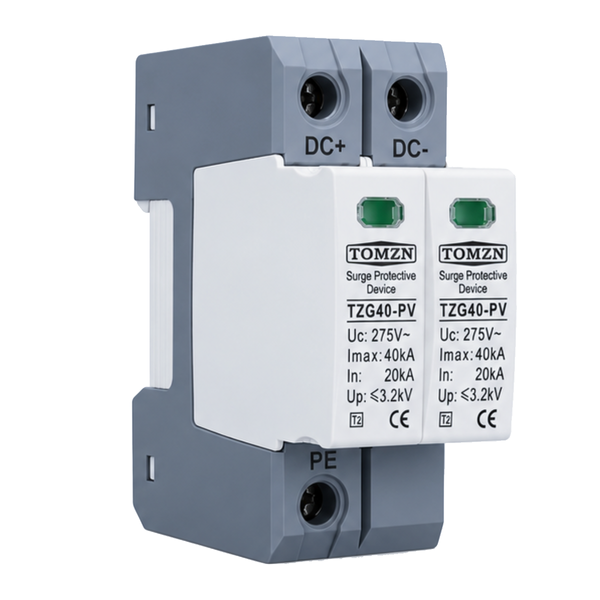

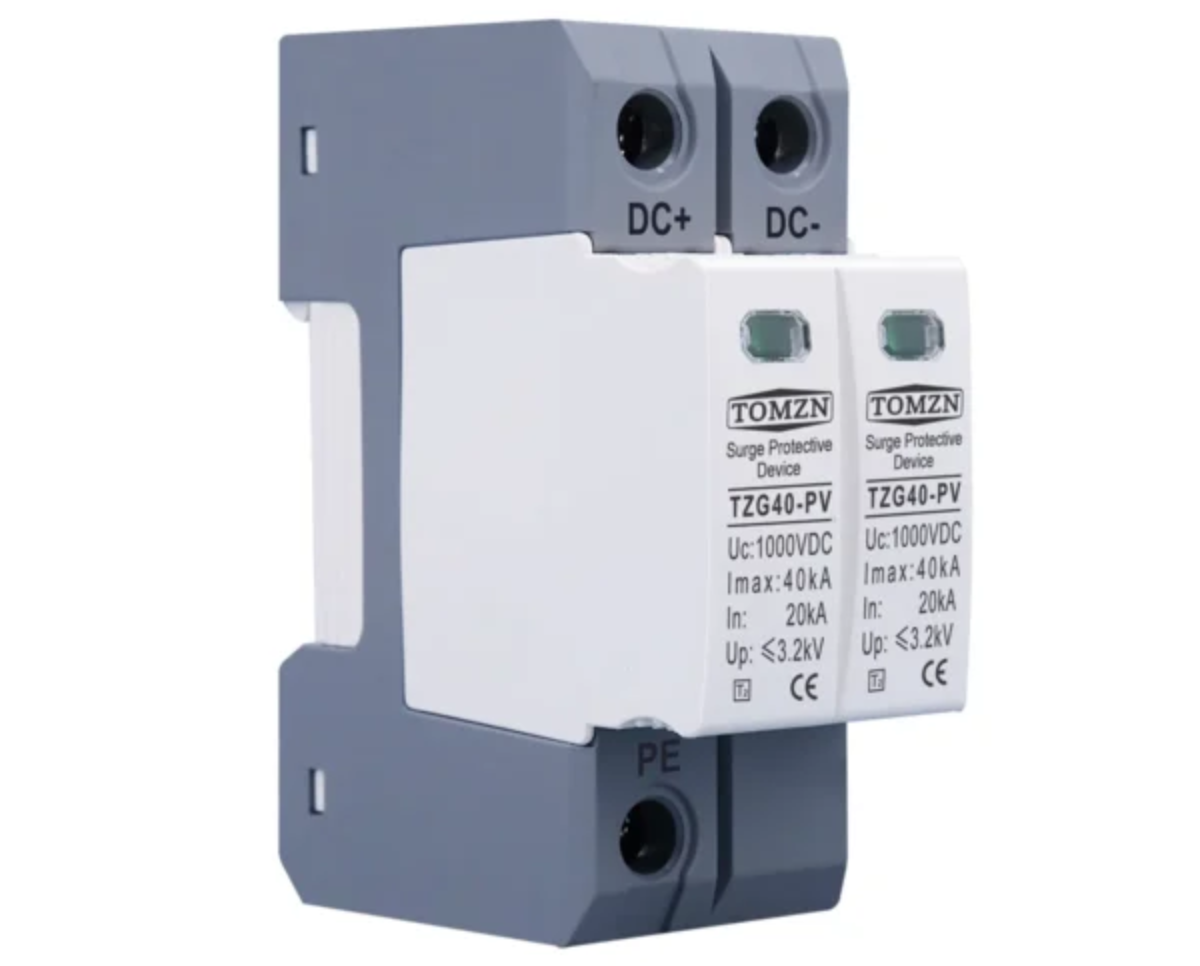

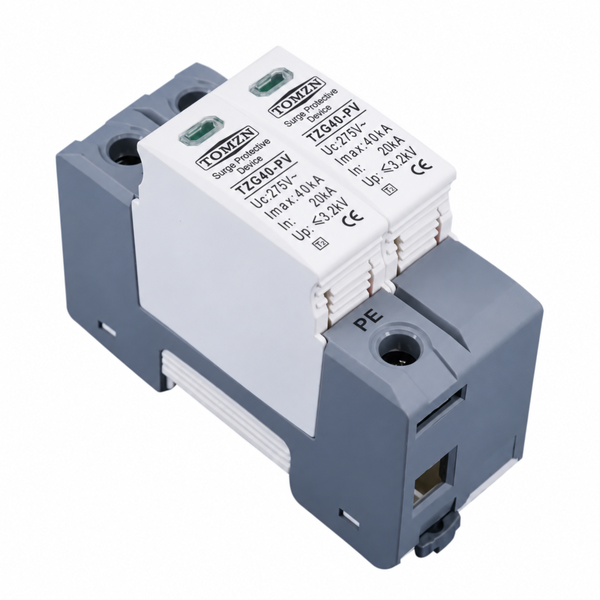

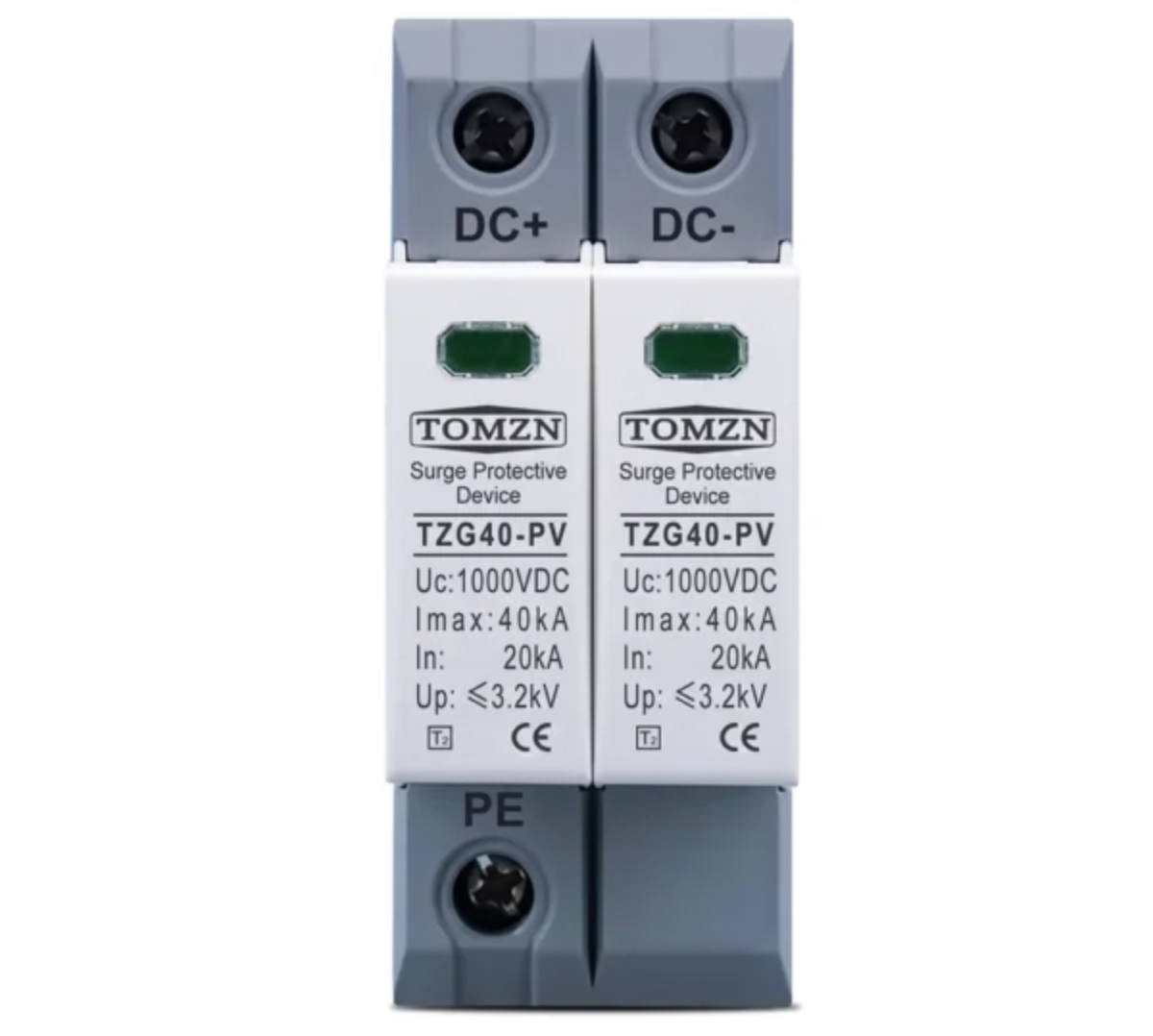

Конструкція складається з основи для монтажу на DIN-рейку та двох знімних захисних модулів. На кожному модулі передбачено візуальний індикатор стану, що дозволяє контролювати працездатність захисного елемента.

Переваги

• Захист кіл постійного струму від імпульсних перенапруг

• Двополюсне виконання 2P

• Клас захисту T2

• Номінальний імпульсний струм 20 кА

• Максимальний імпульсний струм 40 кА

• Робоча напруга до 500 В DC

• Візуальні індикатори стану захисних модулів

• Знімні змінні модулі

• Монтаж на стандартну DIN-рейку

• Компактне виконання для встановлення в розподільчому щиті

Характеристики

• Тип: пристрій захисту від імпульсних перенапруг

• Призначення: захист кіл постійного струму

• Кількість полюсів: 2P

• Клас: T2

• Максимальна тривала робоча напруга Ucpv: 500 В DC

• Номінальний імпульсний струм In: 20 кА (8/20 мкс)

• Максимальний імпульсний струм Imax: 40 кА (8/20 мкс)

• Рівень захисту Up: ≤2,8 кВ

• Ступінь захисту: IP20

• Стандарт: GB/T 18802.1

• Індикація стану: візуальна

• Тип модулів: знімні

• Монтаж: DIN-рейка

• Габарити: 91×67×36 мм

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

Пристрій може використовуватися у складі розподільчих щитів сонячних електростанцій та інших систем постійного струму для обмеження імпульсних перенапруг і зниження ризику пошкодження підключеного обладнання.

Перед встановленням необхідно переконатися, що параметри пристрою відповідають напрузі та характеристикам захищуваної ланки. Монтаж і підключення рекомендується виконувати кваліфікованому спеціалісту з дотриманням схеми підключення та вимог електробезпеки.
